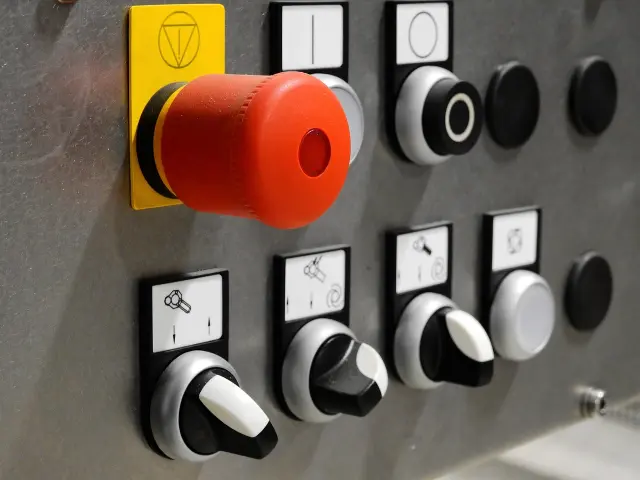

Experimento de domótica para automatizar el hogar como proyecto personal de Andrés Pinilla

Proyecto Personal: Fabricación de un Tablero de Control y Mando

Dato curioso:

¿Sabías que un tablero de control bien organizado reduce notablemente el tiempo de diagnóstico y mantenimiento? Aunque parezca un detalle menor, la correcta disposición de componentes y terminales facilita encontrar fallos y hacer modificaciones sin interrumpir todo el sistema. En entornos profesionales esto se traduce en menos paradas y mayor eficiencia, y en el ámbito doméstico significa más seguridad y facilidad para evolucionar el sistema. Por eso la atención al detalle en el montaje es tan valiosa como la programación del PLC.

Diseño inicial del tablero

El tablero fue construido sobre una base de madera donde instalé carriles DIN y canaletas para el cableado, buscando siempre una estructura modular y accesible. Durante la fase de diseño planifiqué la ubicación de protecciones, la fuente de alimentación y el PLC para minimizar recorridos de cable y facilitar la segregación de potencia y control. También contemplé puntos de prueba y bornas de maniobra para futuras ampliaciones, pensando en la escalabilidad del proyecto. Este enfoque permitió que las siguientes etapas de montaje y pruebas fueran más limpias y eficientes.

Componentes utilizados

Entre los principales componentes destaqué un magnetotérmico C6 para la protección, una fuente NDR-240-24 para alimentar el sistema y un PLC Siemens LOGO! 24RCE como unidad de control. Para organizar las conexiones utilicé bloques de terminales DIN: uno para 24V, otro para 0V y un tercero para centralizar entradas y salidas hacia sensores y actuadores. Además integré sensores magnéticos y de movimiento en la fase de alarma, y bombillas para el experimento de domótica, lo que puso a prueba la versatilidad del tablero. La selección de componentes priorizó robustez, simplicidad y facilidad de reemplazo en caso de pruebas o fallos.

Proceso de montaje

El montaje consistió en fijar los elementos sobre los carriles DIN, empezando por la protección eléctrica y avanzando hacia los circuitos de mando y señalización. Con las canaletas organicé el cableado, etiqueté cada conductor y llevé las señales del PLC hacia las bornas centrales para facilitar mediciones y cambios. Probé cada circuito individualmente antes de la integración completa, verificando tensiones y lógica en el LOGO! Soft Comfort V8.0. Estas pruebas parciales evitaron errores complejos y aceleraron la puesta en marcha final del tablero.

Resultados y adaptaciones

El tablero final no solo sirvió para la alarma casera inicial, sino que también permitió adaptar el sistema a un proyecto de domótica con control de iluminación sin necesidad de rehacer la base. Cambié sensores y actuadores —de sirenas y balizas a bombillas y detectores de movimiento— y reprogramé el PLC para gestionar horarios y retardo de apagado. Gracias a la modularidad, las modificaciones fueron rápidas y seguras, demostrando la ventaja de un buen diseño inicial. El experimento validó la idea de que un tablero bien pensado es una plataforma de experimentación muy poderosa.

Reflexión:

La fabricación del tablero de control y mando fue más que una práctica técnica: fue un laboratorio personal donde integré electricidad, programación y diseño de sistemas. Aprendí que la planificación, la organización del cableado y la elección de componentes son tan importantes como la lógica de control implementada en el PLC. Este proyecto reforzó mi convicción de que la automatización bien hecha mejora la seguridad, la mantenibilidad y la escalabilidad de cualquier sistema. Sin duda, construir este tablero ha sido un paso clave en mi formación como profesional de la automatización.
